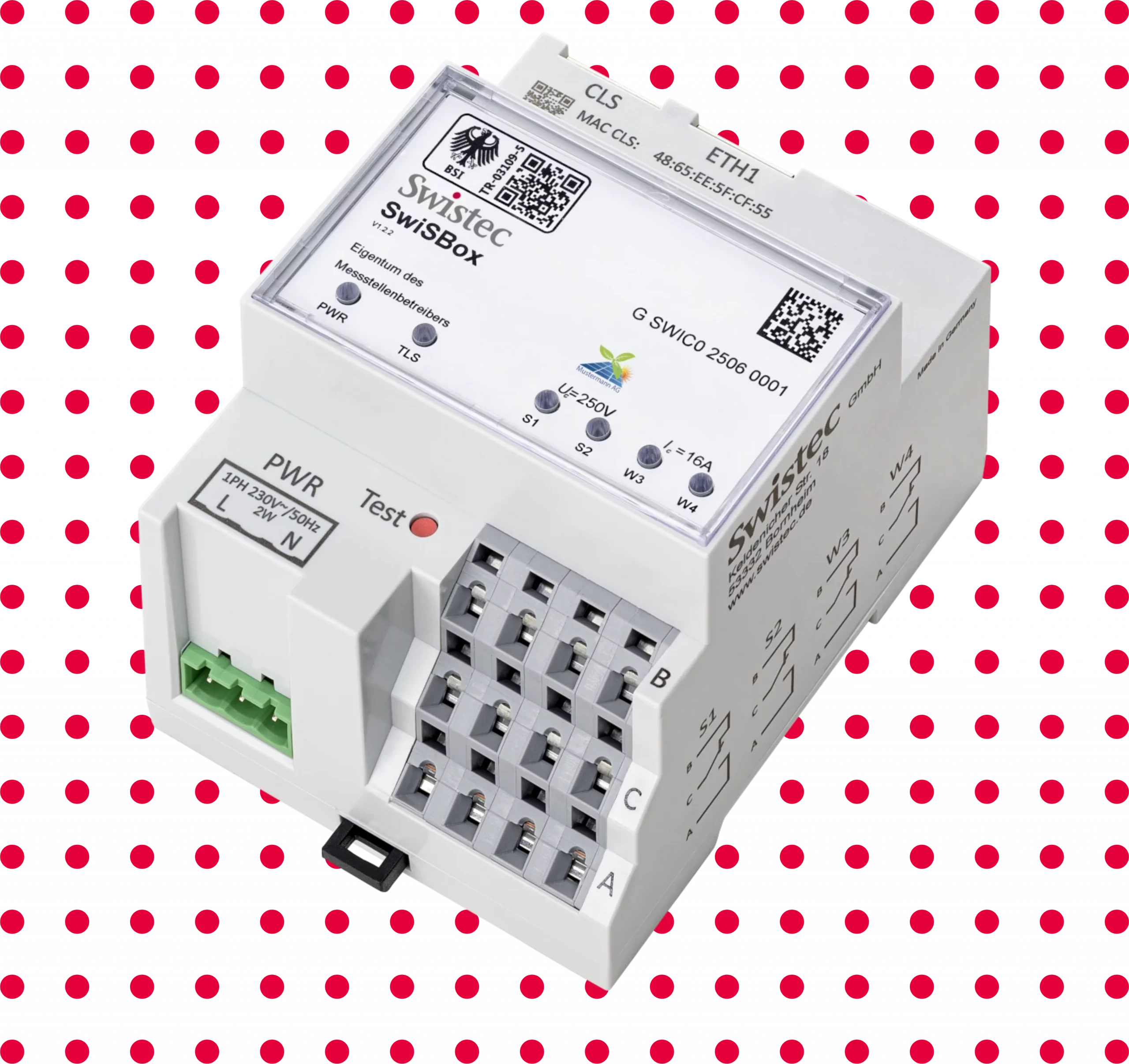

SwiSBox / SwiSBox EEBUS

FNN-konforme Steuerbox

Geprüft. Zertifiziert. Sicher.

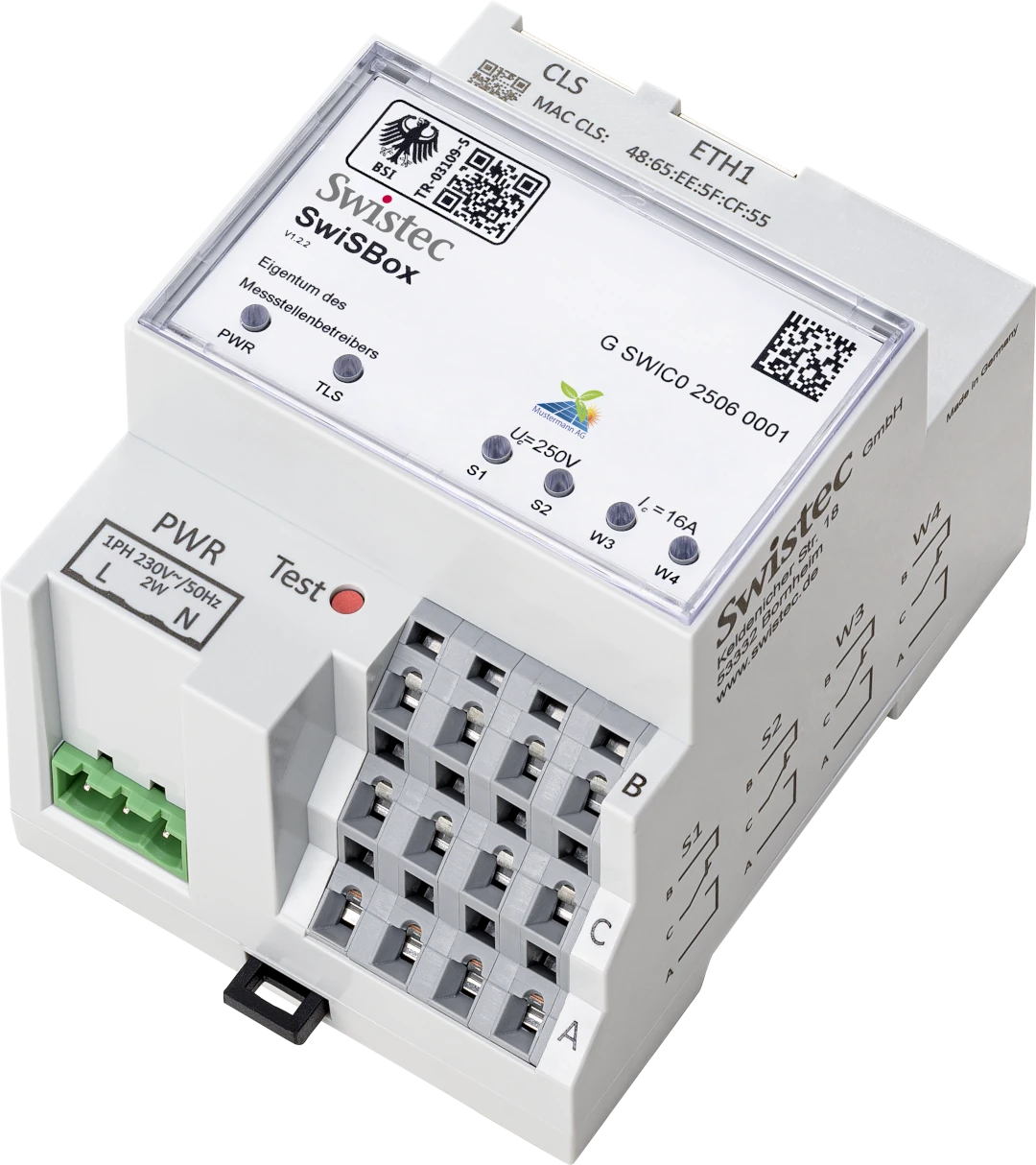

Die Steuerbox SwiSBox / SwiSBox EEBUS ist nach BSI-TR-03109-5 und der Beschleunigten Sicherheitszertifizierung (BSZ) zertifiziert und erfüllt höchste Anforderungen an IT-Sicherheit und Funktionalität.

Die SwiSBox / SwiSBox EEBUS ist eine intelligente Steuerungseinheit, die als Hardwarekomponente in Kombination mit dem Smart-Meter-Gateway (SMGW) die gesetzlichen Anforderungen des netzdienlichen Einspeise- und Lastmanagements in der Niederspannung erfüllt. Die nach FNN Lastenheft V1.4 entwickelte SwiSBox / SwiSBox EEBUS übermittelt die Steuerbefehle an steuerbare Einrichtungen über vier bistabile, vergoldete Relaiskontakte. Bei der SwiSBox EEBUS erfolgt die Steuerung zusätzlich über EEBUS-Schnittstelle.

Die SwiSBox / SwiSBox EEBUS ist kompatibel zu allen BSI-zertifizierten Smart-Meter-Gateways und leistet einen entscheidenden Beitrag zur Transformation hin zu intelligenten und flexiblen Stromnetzen. Die Swistec GmbH entwickelt und fertigt die SwiSBox / SwiSBox EEBUS am Firmensitz in Bornheim bei Bonn.

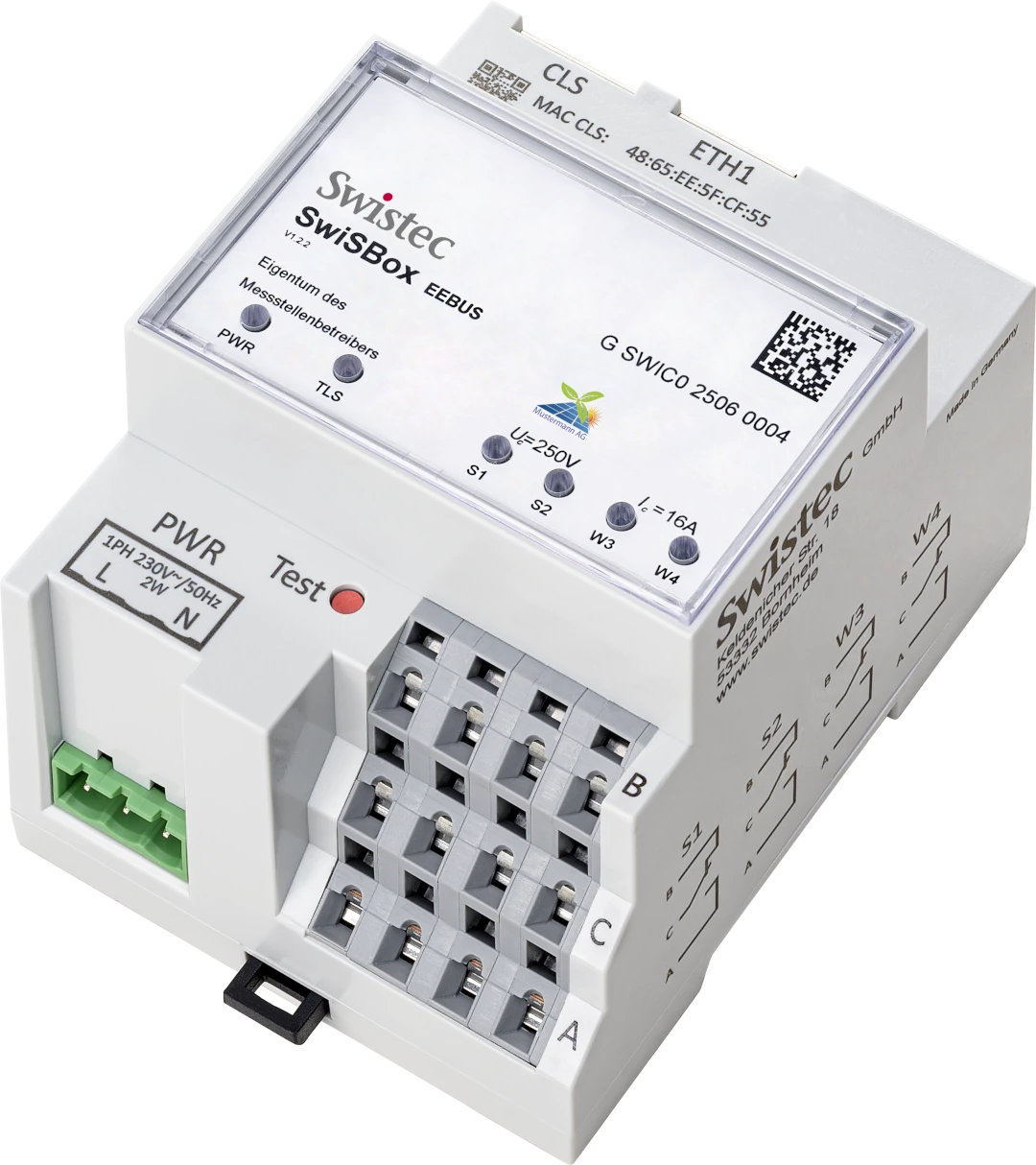

SwiSBox EEBUS

Die Ansteuerung von steuerbaren Einrichtungen erfolgt bei der SwiSBox EEBUS zusätzlich über eine digitale Schnittstelle (EEBUS). Die Möglichkeit der Nutzung des EEBUS-Protokolls kann nur bei der Produktion freigeschaltet werden. Der EEBUS-Kommunikator der SwiSBox realisiert die Kommunikation mit EEBUS-Geräten im LAN des Produkts und bietet die folgenden Funktionen:

Leistungsbegrenzung (Limitation of Power Consumption LPC): Leistungsbegrenzung gemäß § 14a EnWG
Leistungsbegrenzung (Limitation of Power Production LPP): Einspeisebegrenzung von EEG-Anlagen wie Heimspeichern oder Wechselrichtern

Klemmenbrücke mit 3-fach Betätigungswerkzeug gemäß FNN-Hinweis

Im Rahmen unseres Swistec Kundenservices stellen wir 3-polige Klemmenbrücken sowie das dazu passende 3-fach Betätigungswerkzeug bereit. Dies erleichtert die Verdrahtung der SwiSBox bei Montage und Inbetriebnahme erheblich. Diese Serviceleistung erfolgt proaktiv gemäß dem FNN-Hinweis „Inbetriebnahmeprozess der Verbindung zwischen Steuerungseinrichtung und steuerbaren Einrichtungen“. Das 3-fach Betätigungswerkzeug ermöglicht die gleichzeitige und sichere Kontaktierung aller drei Pole der Klemmenbrücke.

Unsere Serviceleistungen

3-polige Klemmenbrücke mit passendem 3-fach Betätigungswerkzeug zur vereinfachten Verdrahtung der SwiSBox nach FNN-Hinweis
Integration des Betreiberlogos auf dem Typenschild
Wiederverwendbarkeit der SwiSBox nach Werksreset, z. B. bei SMGW-Austausch
Demnächst verfügbar: Swistec eBS-Generator zur benutzerfreundlichen Erstellung elektronischer Bestellscheine und Sollmerkmalslisten

Funktionale Extras der SwiSBox

Umsetzung des 1 : n-Steuerungskonzepts: Steuerung von bis zu vier steuerbaren Einrichtungen über Relais und / oder optional über digitale Schnittstelle (EEBUS)
Zertifikatsverwaltung ohne Betreiberzertifikat
SwiSBox Explorer zur Konfiguration und Verwaltung
4 bistabile Relais mit vergoldeten Wechslerkontakten bis 16 A / 250 VAC
Gangreserve > 24 h

Wie ist die SwiSBox konzipiert?

Die SwiSBox / SwiSBox EEBUS ist nach FNN Lastenheft V1.4 für den Einsatz innerhalb der Architektur eines intelligenten Messsystems (iMSys) entwickelt worden.

Die SwiSBox / SwiSBox EEBUS ist für den Einsatz im Home Are Network (HAN) in Verbindung mit einem zertifizierten SMGW vorgesehen. Über die vom SMGW bereitgestellte TLS-Proxy-Funktionalität kann eine sichere Verbindung zwischen Entitäten im WAN des SMGW und der SwiSBox hergestellt werden.
Die SwiSBox / SwiSBox EEBUS ist gemäß BSI-TR-03109-5 zertifiziert und kompatibel zu allen BSI-zertifizierten Smart-Meter-Gateways.

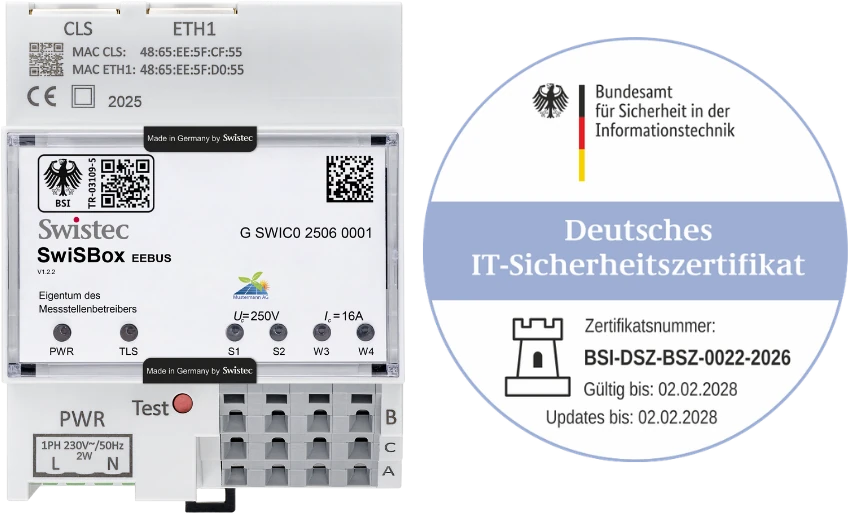

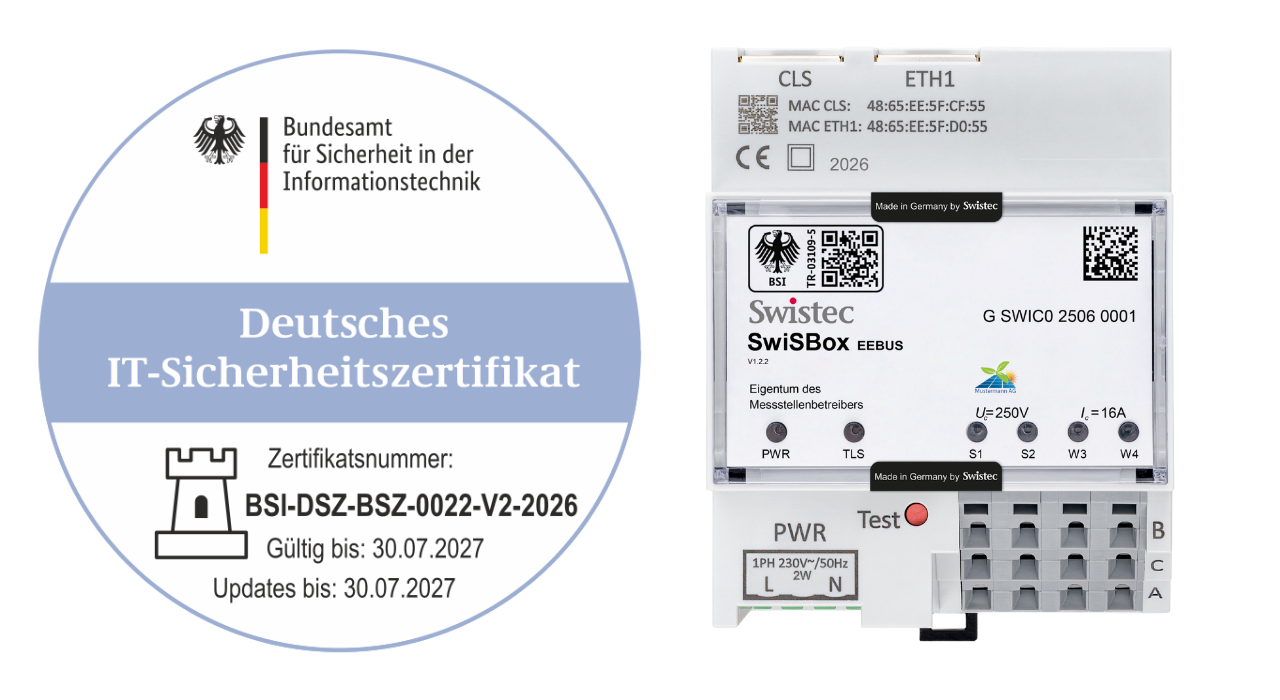

Das BSZ-Zertifikat des BSI bestätigt die geprüfte Sicherheitstechnische Robustheit der SwiSBox / SwiSBox EEBUS.
Die SwiSBox kann auch ohne SMGW verwendet werden. Eine direkte Anbindung an Netzleitsysteme oder CLS-Managementsysteme erfolgt über den internationalen Standard IEC 61850.

Als Schlüsselkomponente für ein intelligentes Stromnetz ist die SwiSBox / SwiSBox EEBUS eine sichere, flexible und zukunftsfähige Lösung auf dem Weg zur netzorientierten Steuerung von Erzeugungs- und Verbrauchseinrichtungen in der Niederspannung.

Das Niederspannungsnetz im Wandel

Die Dezentralisierung der Energieerzeugung sowie die Integration neuer elektrischer Verbrauchseinrichtungen bedingen die Integration von Millionen neuer Erzeuger und Verbraucher in das Niederspannungsnetz. Das netzdienliche Steuern von Erzeugungsanlagen (§ 9 EEG) und steuerbaren Verbrauchseinrichtungen (§ 14a EnWG) ist dabei von entscheidender Bedeutung für eine stabile und sichere Energieversorgung, schützt das Stromnetz vor Überlastungen und verhindert so ineffizienten und teuren Netzausbau.

Die SwiSBox / SwiSBox EEBUS ist ein zentraler Baustein für die Umsetzung der entsprechenden gesetzlichen Vorgaben und ermöglicht die Steuerung von Verbrauchern wie Wärmepumpen, privaten Ladestationen und Energiespeichern sowie die Begrenzung der Einspeisung von Photovoltaikanlagen

Download:

SwiSBox Flyer

SwisAdapt

Ihr Ansprechpartner:

Jochen Grebing
Vertrieb Deutschland Nord

+49 2227 9171-45

versteckt@versteckt.de

Ludwig Gobleder
Vertrieb Deutschland Süd

+49 2227 9171-44

versteckt@versteckt.de

Technische Daten

Gehäuse und Montage

4 TE
Hutschienenmontage gemäß DIN 43880

Schutzklasse

Klasse II bei bestimmungsgemäßer Montage

Schutzart

IP20 im Schaltschrank eingebaut

Brandeigenschaft

Kunststoffe schwer entflammbar nach DIN EN 50470-1

Umweltbedingungen

Betrieb -20 °C bis 55 °C
Lagerung -25 °C bis 80 °C
Luftfeuchtigkeit: 95 %

Gewicht

240g

Spannungsversorgung

1-phasig, 230 VAC (+ / -15 %)

Frequenz

50 Hz

Stromverbrauch

2 W

Schaltausgänge

4x Wechsler, bis16 A/250VAC, bistabile Relais mit Gold beschichtete
Kontakte auch für Kleinspannungen geeignet

Kommunikation

RJ45/Ethernet
Auto-MDI (X)
TCP / IP
IEC61850 / MMS
HAN-Kommunikationsszenarien 3, 4 und 5 (BSI TR 03109-1)

IT – Sicherheit

Zertifiziert nach TR 03109-5 und BSZ (Beschleunigte Sicherheitszertifizierung) des BSI

Steuerungsfunktion

1 bis 4 CLS,
priorisierte Steuerungsfunktionen in aufsteigender Priorität:

1 x System Reserve
8 x Schaltprogramme (EMT)
2 x Wischerbefehl (EMT)
2 x Direktbefehl (EMT)
4 x Softstart konfigurierbar bis zu 4 Stufen
2 x Wischerbefehl (VNB)
2 x Direktbefehl (VNB)
1 x Kommunikationsausfall
4 x Notbefehl (VNB)

Systemfunktion (konfigurierbar)

Relais-Standardpositionen bei Netzausfall
programmierbarer Softstart bei Netzwiederkehr

Updatefunktionen (Software und Betriebsdaten)

Firmware
Konfiguration
Zertifikate

Testfunktion

Testtaste für Relaisfunktion und Kommunikationstest

Manipulationserkennung

Magnetsensor zur Manipulationserkennung der Relais.

Manipulationsschutz: Das Gehäuse kann nicht unbemerkt geöffnet werden, ohne es zu beschädigen.

Protokollierung

Systemlogbuch, je CLS ein Betriebslogbuch,
jeweils ausgeführt als zyklischer Speicher mit je 2500 Einträgen

Kontrollleuchten

Je eine LED für Betriebsbereitschaft, Kommunikationsverbindung
und pro Relais

Funktionale Extras

Umsetzung des 1 : n-Steuerungskonzepts: Steuerung von bis zu vier steuerbaren Einrichtungen über Relais und / oder über die EEBUS-Schnittstelle
Zertifikatsverwaltung ohne Betreiberzertifikat
SwiSBox Explorer zur Konfiguration und Verwaltung
4 bistabile Relais mit vergoldeten Wechslerkontakten bis 16 A / 250 VAC
Sekundengenaue Schaltung bei periodischen Fahrplänen
Gangreserve > 24 h

Download:

SwiSBox Flyer

SwiSBox Techn. Daten

SwisAdapt
